一、應用背景
     煤炭在煤場存儲中，因與空氣發生氧化反應導致內部溫度升高，達到一定溫度后會引發自燃。
     儲煤自燃會對火電廠等儲煤?jiǎn)挝坏陌踩珟?lái)極大的影響：煤自燃時，會對煤場本身造成破壞，而且還有可能引發附近建筑物的火災風險；同時還會產生許多有毒有害氣體，威脅人們的生命安全。因此，必須加強對煤場儲煤的溫度監測。
二、系統介紹
     我司設計開發的XKCON祥控煤場儲煤自燃安全監測系統由雙光譜紅外熱成像儀與智能監管軟件組成，能夠?qū)?chǔ)煤溫度進行長期、準確的紅外熱成像和可見光視頻監控；系統借助視頻圖像處理與識別技術、計算機視覺技術和模糊算法，能夠?qū)ΡO(jiān)測視頻視頻進行分析與診斷、智能告警與跟蹤檢測、趨勢分析與預警等。
1. 系統組成

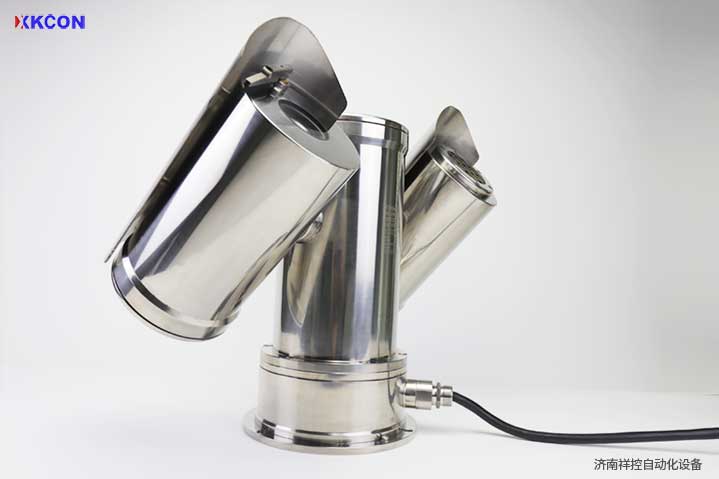

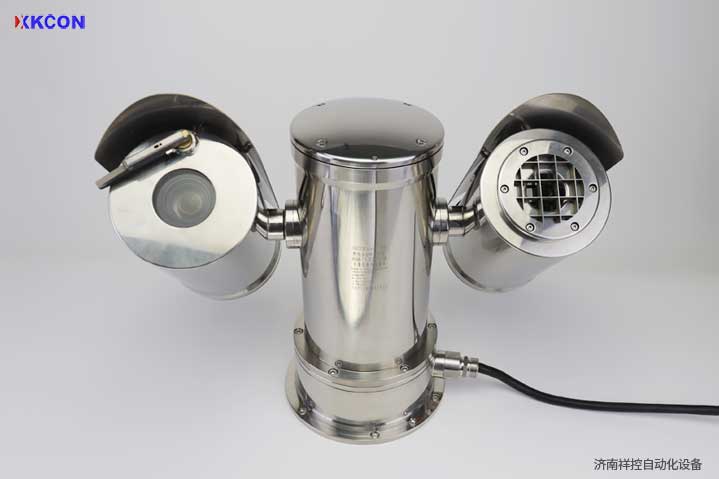

     （1） 雙光譜紅外熱成像儀XKCON-TIS采用非制冷型紅外探測器，能夠?qū)\(yùn)行中的設備進行全天候自動巡檢和在線監測，無論白天黑夜，或在煙、霧、雨雪、灰塵等條件下，均有較好表現。
產品技術參數：
     產品型號：XKCON-TIS
     結構形式：一體化結構
     探測器：非制冷焦平面
     探測器間距：25um
     像素：384*288
     波長：8~14um
     NETD：≤60mk
     鏡頭：25°*19°/15mm
     測溫范圍：-20℃~350℃
     測溫精度：±2℃或±2%（取大值）
     調焦方式：電動/自動對焦
     旋轉范圍：水平方向：360°連續旋轉，垂直方向：±90°旋轉
     旋轉速度：水平方向：0.1°/S～40°/s，垂直方向：0.1°/S～40°/s
     通信方式：以太網、RS485
     供電電壓：DC24V
     設備功率：≤75W
     產品材質：304不銹鋼材質
     安裝方式：壁裝或立柱平臺安裝
     防護等級：IP68
     防爆標志：EX db IIC T6 Gb；EX tb IIIC T80℃ Db
     整機重量：≤35Kg
     （2）  智能監管軟件：實現可見光和紅外熱像圖的融合分析；通過采用工程化管理和節點管理方式，實現不同人員的不同權限設置，實現分級管理，保護系統操作的安全性；具有自我診斷功能，能夠協助迅速排除故障。
2. 系統功能

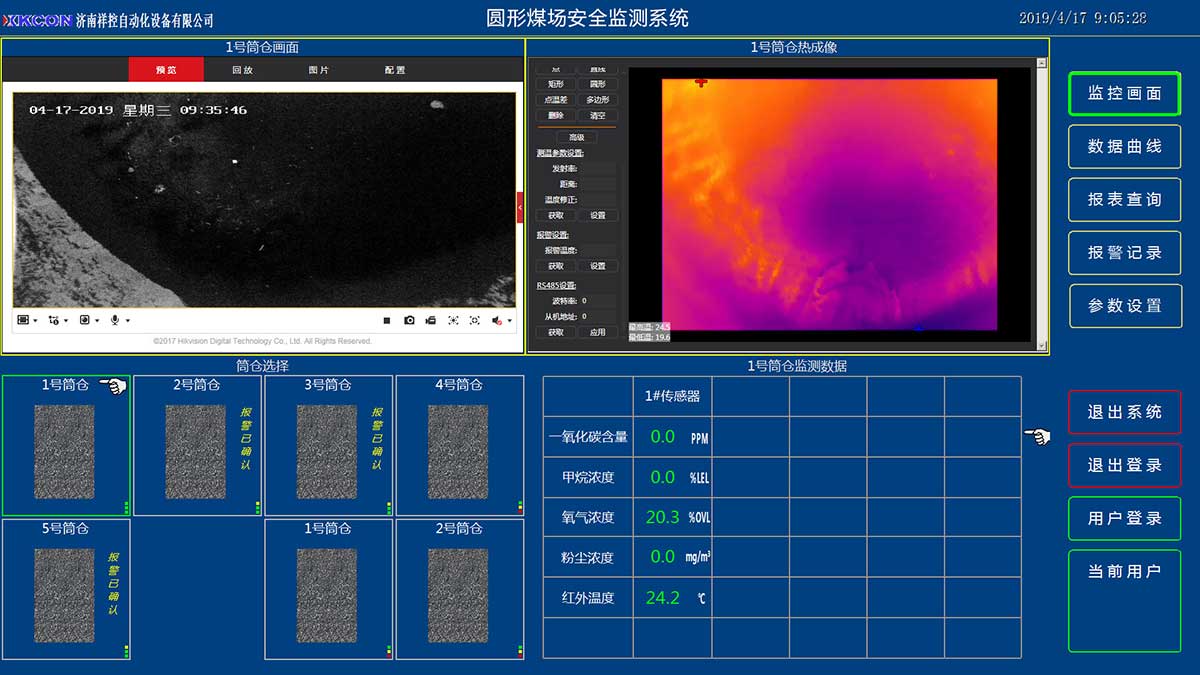

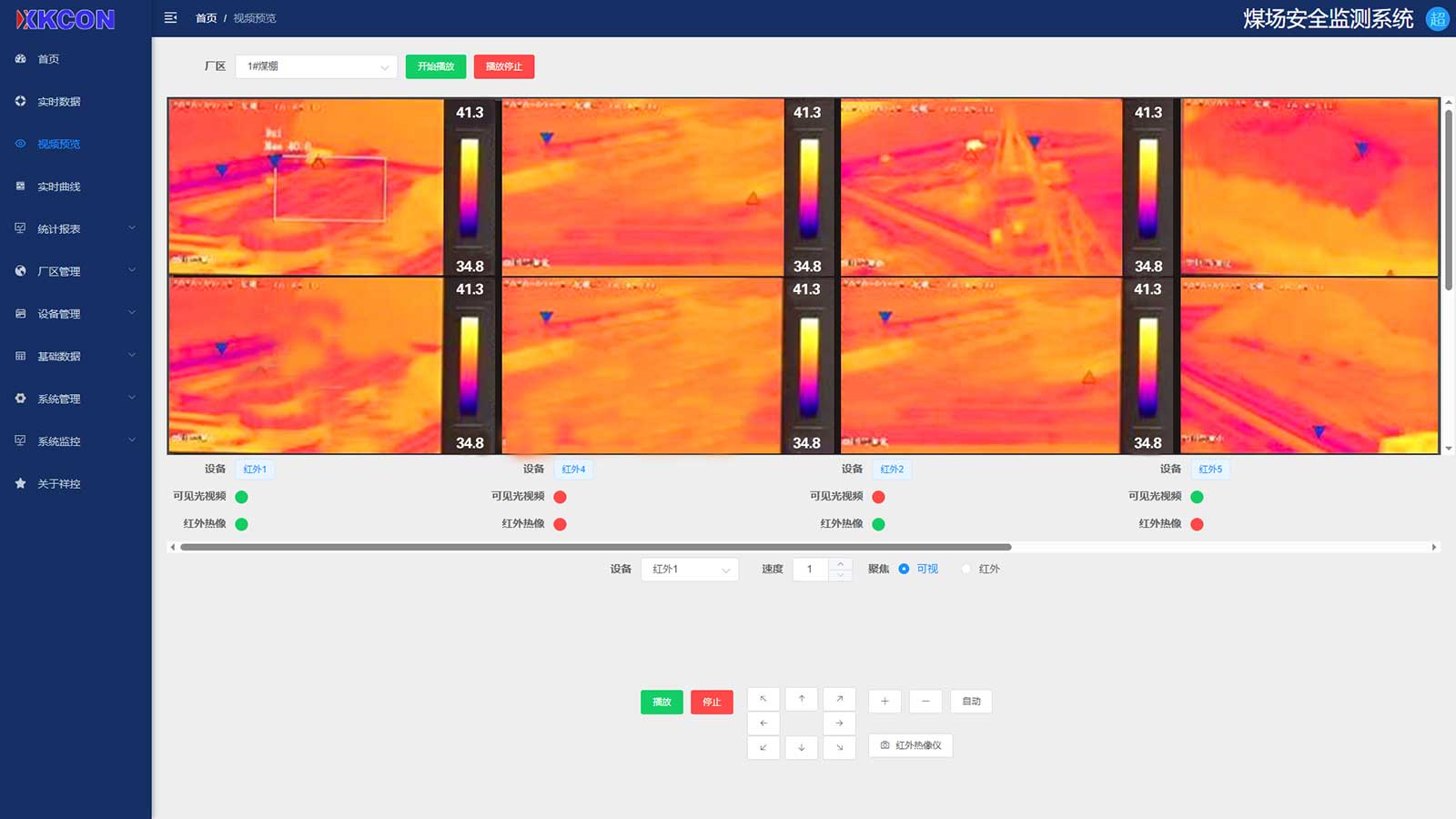

     實時監控：管理系統能夠集中監控多個雙光譜紅外熱成像儀，通過偽著色處理，直觀的顯示煤場儲煤表面溫度的分布。
     數據分析：對監測畫面任意點、線、區域的溫度變化趨勢進行熱狀態分析，分析結果以曲線或者直方圖形式進行顯示，可及時發現。
     故障預警：自動計算被測點與預設溫度閾值的溫差，在儲煤溫度出現異常時提前發出預警。
     報表生成：通過自動巡檢，實時監測、自動預警取煤場煤場煤堆的熱信息，并自動生成相應的溫度變化報表。
     窗口展現：通過視頻解碼器控制及切換，與大屏幕完美結合，最多支持36 畫面的分割窗口展現。
     系統集成：具有良好的系統集成能力，可以與企業其它監管系統進行對接，實現數據共享。
     XKCON祥控煤場儲煤自燃安全監測系統通過在封閉煤場頂部的馬道下方安裝XKCON祥控雙光譜紅外熱成像儀XKCON-TIS，實現對煤場煤堆表面溫度的全方位實時監測，通過與消防水炮系統聯動控制，在煤溫異常時能夠應急處置，從而避免發生因溫度升高而發生煤自燃的安全隱患。
