一、六氟化硫在線監測系統

1、根據SF6安全法規

（1）裝有SF6設備的配電裝置室和SF6氣體實驗室，必須裝設強力通風裝置。風口應設置在室內底部。

（2）室內，設備充裝SF6氣體時，周圍環境相對濕度應小于80%，同時必須開啟通風系統，并避免SF6氣體泄漏到工作區。工作區空氣中SF6氣體含量不得超過1000ppm。

（3）工作人員進入SF6配電裝置室，必須先通風15分鐘，并用檢漏儀測量SF6氣體含量，盡量避免一人進入SF6配電裝置室進行巡視，不準一人進入從事檢修工作。

（4）工作人員進入SF6配電裝置室低位區或電纜溝進行工作應先監測含氧量（不低于18%）和SF6氣體含量是否合格。

（5）SF6配電裝置室低位區安裝能報警的氧量儀和SF6氣體泄漏報警儀。

（6）發生緊急事故應立即開啟全部通風系統進行通風。

2、六氟化硫在線監測系統流程圖及設備布局圖

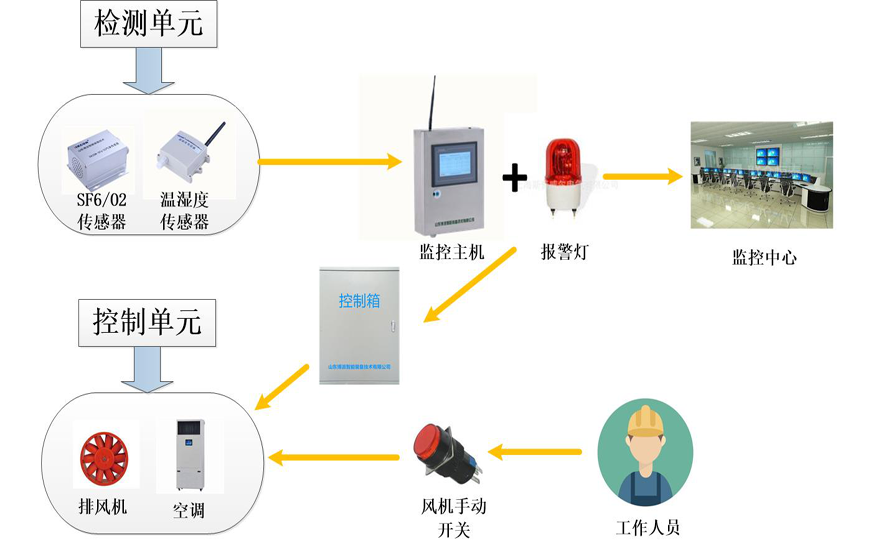

六氟化硫在線監測系統流程圖

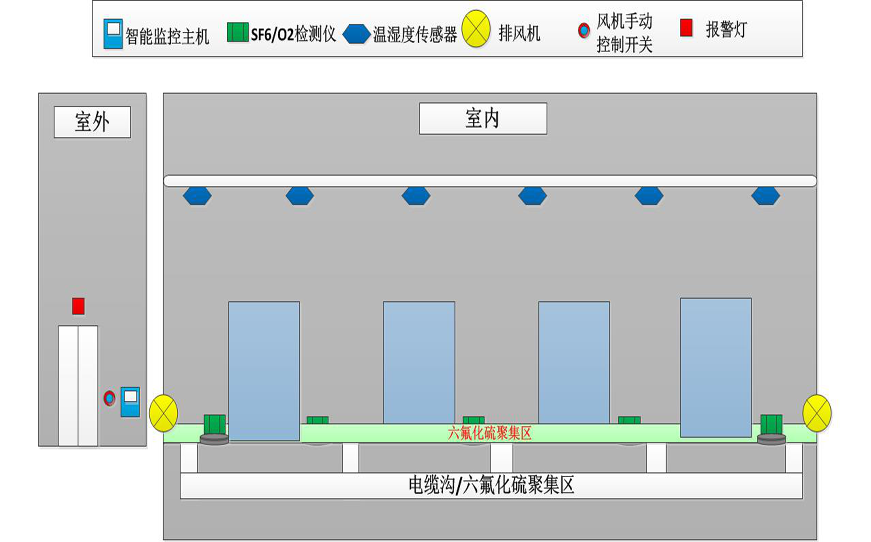

六氟化硫在線監測系統設備布局圖

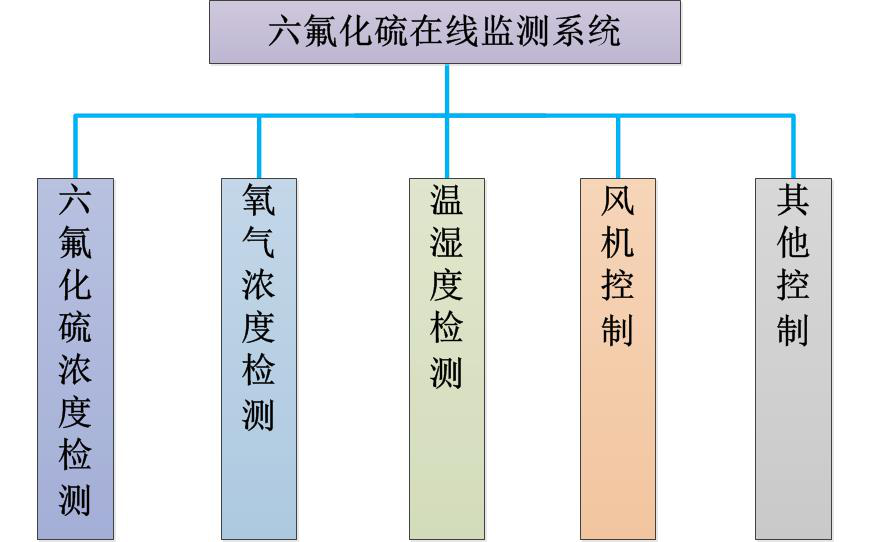

3、裝置功能

3.1 SF6氣體濃度超標檢測

顯示各氣體傳感器處的SF6氣體含量情況，當SF6氣體濃度超過800ppm時，顯示含量超標。

3.2 氧氣濃度檢測

顯示開關室內各氣體傳感器的氧氣濃度值。

3.3溫度、濕度檢測

系統可以測量并顯示當前開關室內的溫度值和濕度值。

3.4顯示風機上次啟動和停止的時間

工作人員可以根據該信息判斷在進入開關室前是否需要進行強制通風。

3.5紅外探測功能

系統可以探測到想要進入開關室的工作人員。

3.6強制通風

風機在停止狀態時，按下強制按鈕，系統可以進行強制通風15分鐘。

3.7缺氧報警

當氧氣濃度低于18%時，輸出觸點報警信號，并進行現場語音報警。

3.8風機控制時間

當SF6氣體含量超標(≥800ppm)或氧氣濃度過低(≤18%)時，控制風機啟動通風，且每次通風時間至少為15分鐘。

3.9定時通風

系統可以設定風機每天定時啟動和停止時間，以保證開關室每天至少通風一次。

3.10語音功能

系統可以語音提示通風，并在通風結束后播報當前開關室內的氧氣濃度和SF6氣體的含量狀況，以提醒工作人員是否可以安全進入開關室。
